제품 상세 정보:
|
| 생산품명: | 보도 아연 도금 톱니 모양의 강판 격자 방지 안티 슬립 사용자 정의 | 특징: | 미끄럼 방지 표면 |
|---|---|---|---|
| 표면: | 핫 디프 젤바니제 | 표본: | 자유 |
| 서비스: | 최고의 서비스 | 품질: | 고품질 |
| price: | Factory price | 부하 포트: | 톈진, 중국 |
| 강조하다: | 강철 지면 격자판,강철 삐걱거리는 패널 |
||

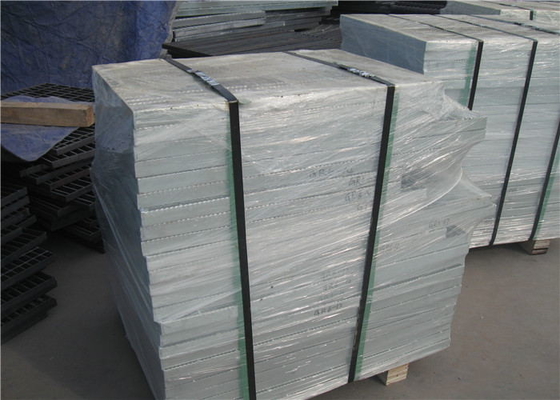

보도용 아연 도금 톱니강판 미끄럼 방지 맞춤형
톱니강판은 일반 표면 바 격자판과 동일한 고강도를 가지며, 안전 및 미적 요구 사항을 충족하기 위해 날카로운 모서리가 없고 매끄러운 톱니 모양의 상단 표면을 갖는 미끄럼 방지 특성도 있습니다.
로드 바 (지지 바)
지지대 사이를 가로지르는 균일한 단면의 종방향 하중 지지 부재로, 톱니 모양일 수 있습니다.
크로스 바 (가로 바)
지지 바를 가로질러 뻗어 있는 꼬인 사각 바 또는 둥근 바, 일반적으로 지지 바에 수직입니다.
밴딩 바 격자판 패널의 끝 또는 컷아웃 라인을 따라 용접되고 지지 바 위 또는 아래로 확장되지 않는 평평한 바.
길이
지지 바에 평행하게 측정된 격자판 패널의 치수.
너비
지지 바에 수직으로 측정된 격자판 패널의 전체 치수.
피치
피치에는 지지 바의 피치와 크로스 바의 피치가 포함됩니다. 지지 바의 피치는 지지 바 중심이라고도 하며, 지지 바의 중심 간 거리를 의미합니다. 크로스 바의 피치는 크로스 바 중심이라고도 하며, 크로스 바의 중심 간 거리를 의미합니다.
오픈 엔드
강철 격자판 패널이 밴딩되지 않았음을 의미합니다.
토 플레이트 (킥 플레이트)
격자판 또는 트레드의 외부 가장자리에 고정되고 격자판 또는 트레드의 상단 표면 위로 돌출되어 립 또는 연석을 형성하는 평평한 바.
격자판의 스팬
격자판 지지점 사이의 거리 또는 이 치수의 방향.
I-바
바는 “I”자 모양의 단면 형상을 갖습니다.
톱니 격자판
지지 바 또는 크로스 바의 상단 표면이 노치된 격자판.
강철 등급
강철을 나타냅니다. 예를 들어 ASTM A6
엔드 플레이트
스트링거에 고정하기 위해 계단 트레드에 용접된 플레이트.
노징
계단 트레드의 앞쪽 또는 선두 가장자리 또는 계단 머리에 있는 격자판 역할을 하는 특수 L자형 부재입니다. 노징 유형은 체크 플레이트 노징, 수직 줄무늬 플레이트 노징 및 천공 플레이트 노징일 수 있습니다.
씰 용접
각 바를 측면, 상단 및 하단에 용접합니다. 완전히 용접되었습니다.
마감
일반적으로 페인트 또는 용융 아연 도금으로 격자판에 적용됩니다.
마킹
(마크 번호) 각 고유 조각을 식별하는 데 사용됩니다.
| 지지 바 피치 | 크로스 바 피치 | 강철 격자판 사양(너비×두께) | ||||||
| 20×3 | 25×3 | 32×3 | 40×3 | 20×5 | 25×5 | |||
| 30 | 100 | G203/30/100 | G253/30/100 | G323/30/100 | G403/30/100 | G205/30/100 | G255/30/100 | |
| 50 | G203/30/50 | G253/30/50 | G323/30/50 | G403/30/50 | G205/30/50 | G255/30/50 | ||
| 40 | 100 | G203/40/100 | G253/40/100 | G323/40/100 | G403/40/100 | G205/40/100 | G255/40/100 | |
| 50 | G203/40/50 | G253/40/50 | G323/40/50 | G403/40/50 | G205/40/50 | G255/40/50 | ||
| 60 | 50 | G253/60/50 | G253/60/50 | G403/60/50 | G205/60/50 | G255/60/50 | ||
| 지지 바 피치 | 크로스 바 피치 | 지지 바 하중 사양(너비×두께) | ||||||
| 32×5 | 40×5 | 45×5 | 50×5 | 55×5 | 60×5 | |||
| 30 | 100 | G325/30/100 | G405/30/100 | G455/30/100 | G505/30/100 | G555/30/100 | G605/30/100 | |
| 50 | G325/30/50 | G405/30/50 | G455/30/50 | G505/30/50 | G555/30/50 | G605/30/50 | ||
| 40 | 100 | G325/40/100 | G405/40/100 | G455/40/100 | G505/40/100 | G555/40/100 | G605/40/100 | |
| 50 | G325/40/50 | G405/40/50 | G455/40/50 | G505/40/50 | G555/40/50 | G605/40/50 | ||
| 60 | 50 | G325/60/50 | G405/60/50 | G455/60/50 | G505/60/50 | G555/60/50 | G605/60/50 | |
