높은 내하중 용량을 갖춘 스테인레스 스틸 압력 용접 격자판

Place of Origin:허난

브랜드 이름:GNEE

인증:SGS

최소 주문 수량:협상

Price:negotiable

공급 능력:달 당 300000 평방 미터/평방 미터

제품 설명

플랫폼 스테인레스 스틸 격자 압력 용접 격자판

아연 도금 강철 격자판 또는 아연 도금 강철 막대 격자판이라고도 불리는 아연 도금 격자판은 용융 아연 도금 표면 처리를 통해 연한 탄소강으로 만든 강철 막대 격자판을 의미합니다. 연탄소강은 대부분의 산업 및 상업용 응용 분야에 경제적인 고강도 솔루션을 제공하며, 용융 아연 도금 표면 처리는 내구성을 위해 탁월한 내식성을 제공합니다.

제품 사양

구조:특정 간격으로 평강 및 크로스/라운드 바를 사용하여 용접
특징:고강도, 가벼운 구조, 높은 하중 지지력
표면:용융 아연 코팅은 우수한 부식 방지 특성을 제공합니다.

로드 베어링 플랫 바 크기	두께 ≥3mm, 깊이 ≥19mm
19×3, 19×5, 20×3, 20×5, 25×3, 25×4, 25×4.5, 25×4.7, 25×5…40×6, 40×8, 40×10,…90×6…	다양한 사이즈 이용 가능
하중 지지 플랫 바의 피치(mm)	12.5, 15, 20, 30, 30.6, 32.5, 34, 34.8, 35.3, 40, 60, 80...
크로스바의 피치 (mm)	38.1, 50, 50.8, 70, 75, 80, 99, 100, 101.6, 102...

강철 격자 표준

국가	강철 격자 표준	철강재 규격	열간 아연 도금 표준
중국	YB/T4001-1998	GB 700-88	GB/T13912-2002
미국	ANSI/NAAMM(MBG531-88)	ASTM(A36)	ASTM(A123)
영국	BS4592-1987	BS4360(43A)	BS729
호주	AS1657-1992	AS3679	AS1650

기술 사양

아니요.	목	설명
1	베어링 바	25x3, 25x4, 25x4.5, 25x5, 30x3, 30x4, 30x4.5, 30x5, 32x5, 40x5, 50x5, 65x5, 75x6, 75x10-100x10mm 등 나는 바: 25x5x3, 30x5x3, 32x5x3, 40x5x3 등 미국 표준: 1"x3/16", 1 1/4"x3/16", 1 1/2"x3/16", 1"x1/4", 1 1/4"x1/4", 1 1/2"x1/4", 1"x1/8", 1 1/4"x1/8", 1 1/2"x1/8" 등
2	베어링 바 피치	12.5, 15, 20, 23.85, 25, 30, 30.16, 30.3, 32.5, 34.3, 35, 38.1, 40, 41.25, 60, 80mm 등 미국 표준: 19-w-4, 15-w-4, 11-w-4, 19-w-2, 15-w-2 등
3	꼬인 크로스바 피치	38.1, 50, 60, 76, 80, 100, 101.6, 120mm, 2" 및 4" 등
4	재료 등급	ASTM A36, A1011, A569, Q235, S275JR, SS304, SS400, 연강 및 저탄소강 등
5	표면 처리	검정색, 자체 색상, 용융 아연 도금, 도장, 스프레이 코팅
6	격자 스타일	일반/부드러운, 톱니 모양/치형, I 바, 톱니 모양 I 바

강철 격자 유형

1. 일반 유형:바닥재, 보도, 배수구 덮개, 계단 트레드 등에 적합한 가장 널리 사용되는 격자 중 하나입니다.

2. 톱니 모양의 유형:일반 그레이팅에 비해 미끄럼 방지 특성과 안전성이 우수합니다.

3. I자형 유형:일반 그레이팅에 비해 더 가볍고 경제적이며 실용적입니다.

주요 특징

뛰어난 미끄럼 방지 성능: 탁월한 견인력을 제공하는 특별히 설계된 톱니 모양의 베어링 바 또는 미끄럼 방지 플레이트 표면이 특징으로 젖거나 기름이 많거나 얼음이 있는 조건에서도 안전한 통행을 보장합니다.
통합 안전 설계: 통합 노징 스트립, 경고 스트립 또는 킥 플레이트로 맞춤화하여 가장 엄격한 안전 규정을 준수하는 완벽한 추락 방지 시스템을 구성할 수 있습니다.
탁월한 배수 및 환기: 개방형 메쉬 구조로 트레드 표면에 물, 눈, 먼지 및 잔해물이 쌓이지 않도록 하여 계단을 깨끗하고 건조하게 유지하는 동시에 청소 및 유지 관리 비용을 절감합니다.
고강도 및 경량: 견고한 강판 트레드보다 훨씬 가벼워(최대 50%-70% 중량 감소) 계단 지지 구조물의 하중을 낮추고 운송 및 설치가 용이합니다.
유연하고 빠른 설치: 볼트 체결, 용접 또는 클립온 시스템을 포함한 다양한 설치 옵션을 제공하므로 다양한 계단 구조 및 현장 조건에 쉽게 적응할 수 있습니다.

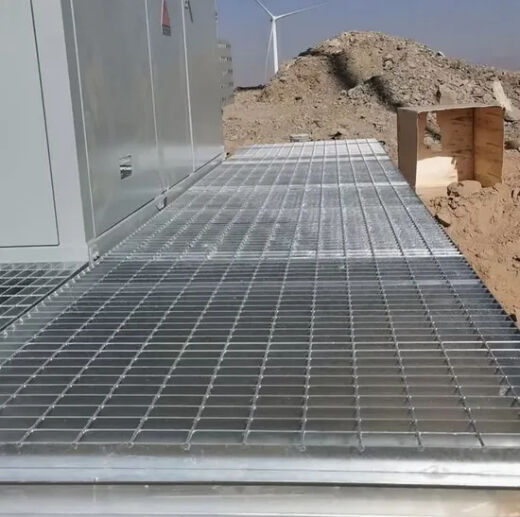

Galvanized steel grating installation example

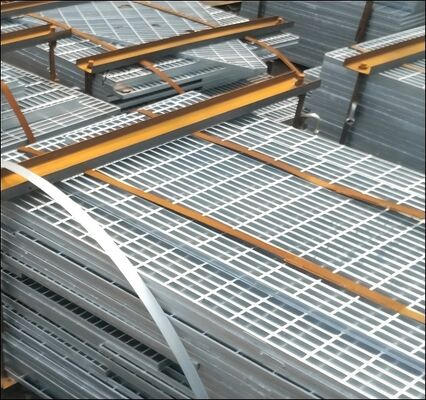

Steel grating close-up showing structure

자주 묻는 질문

베어링 바의 표준 간격은 얼마입니까?

표준 간격은 일반적으로 30mm 또는 40mm(중심 간)이지만 19-W-4(1-3/16" 간격)가 일반적인 북미 산업 표준입니다.

"19-W-4" 명명법은 무엇입니까?

이는 표준 지정입니다. 19: 16분의 1인치(19/16") 단위의 베어링 바 간격. W: "용접" 유형을 의미합니다. 4: 인치(4") 단위의 크로스 바 간격.

강철 격자판은 얼마나 많은 하중을 처리할 수 있습니까?

부하 용량은 베어링 바 크기(높이 및 두께)와 스팬 길이에 따라 다릅니다. 제조업체는 허용되는 균일 하중과 집중 하중을 지정하는 "하중 테이블"을 제공합니다.

강철 격자판은 미끄러짐 방지 기능이 있나요?

예, 특히 톱니 모양 유형입니다. 교통량이 많은 보행자 구역의 경우 톱니 모양 격자는 대부분의 국제 미끄럼 방지 안전 표준(예: OSHA 또는 DIN 51130)을 충족합니다.

제품 요약

플랫폼 스테인레스 스틸 격자 압력 용접 격자판 아연 도금 강철 격자판 또는 아연 도금 강철 막대 격자판이라고도 불리는 아연 도금 격자판은 용융 아연 도금 표면 처리를 통해 연한 탄소강으로 만든 강철 막대 격자판을 의미합니다. 연탄소강은 대부분의 산업 및 상업용 응용 분야에 경제적인 고강도 솔루션을 제공하며, 용융 아연 도금 표면 처리는 내구성을 위해 탁월한 내식성을 제공합니다. 제품 사양 구조:특정 간격으로 평강 및 크로스/라운드 바를 사용하여 용접 특징:고강도, 가벼운 구조, 높은 하중 지지력 표면:용융 아연 코팅은 우수한 부식 ...
