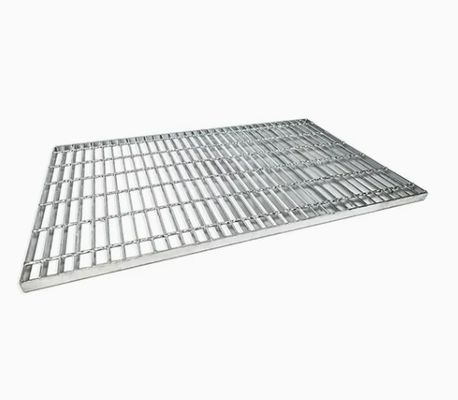

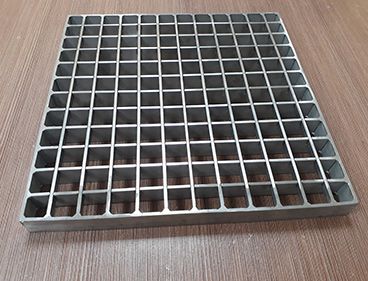

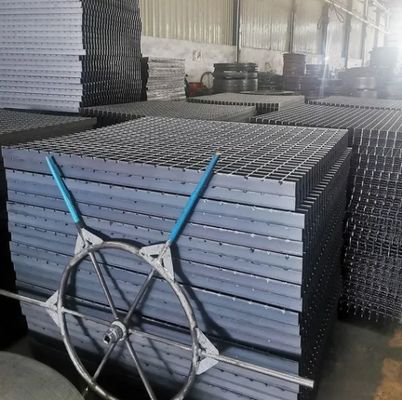

그레이팅 스틸 바 그레이팅 트렌치 커버 드레인 커버 드레인 커버 바닥 그레이트 드레네이션 스틸 그레이팅

강철 격자 트렌치 덮개는 보도, 차도, 안뜰 또는 건물의 땅에 홈통, 파이프 라인 트렌치, 지하 통로, 에어 샤프트, 가벼운 우물, 검사 우물 또는 샤프트 등으로 사용됩니다.

강철 격자 트렌치 덮개는 일반적으로 고정 프레임과 덮개 플레이트로서 움직일 수있는 스틸 격자 패널로 구성됩니다. 강철 격자 트렌치 덮개에는 패스너 또는 도난 방지 장치가 장착 될 수 있습니다.

차량의 움직임 방향의 관점에서, 차도의 강철 격자 트렌치 덮개는 길가 트렌치 덮개 및 트래버스 트렌치 덮개로 나눌 수 있습니다. 베어링 바가 차량의 움직임 방향에 수직 인 강철 격자 트렌치 덮개를 Wayside 트렌치 커버라고합니다. 베어링 바가 차량의 움직임 방향과 평행 한 강철 격자 트렌치 덮개를 트래버스 트렌치 커버라고합니다.

유형 GT 강철 격자 트렌치 덮개는 교통량이 무겁지 않은 도로 (공공 고속도로 제외)에 적합합니다. 트래버스 트렌치 덮개의 경우 커버 플레이트 점프 업의 위험을 고려해야하며 트래버스 트렌치 덮개는 볼트로 고정해야합니다. 부식 저항 목적으로 강철 격자 트렌치 덮개는 핫 딥 아연 도금되어야합니다.

유형 GT 스틸 격자 트렌치 커버의 스케치는 다음과 같습니다.

GT 스틸 격자 트렌치 커버 타입은 T 자형 도랑에 사용하기에 적합하며, 여기서 오목한 가장자리는 덮개를지지하기 위해 이용할 수 있습니다. 일반적으로 오목한 가장자리는 앵글 스틸 바로 보호됩니다.

테이블 타입의 일반적인 길가 및 트래버스 트렌치를위한 테이블 유형 GT 스틸 격자 트렌치 덮개에서, "T-2, T-6, T-14, T-20 또는 T-25"는 각각 총 중량이 2mt, 6mt, 14mt, 20mt 또는 25mt의 차량이 통과 할 수 있음을 의미합니다.

원칙적으로, 모델 GXXX/30/100 스틸 그레이팅이 선호되며, 다른 모델도 사용할 수 있습니다. 공공 장소의 강철 격자 트렌치 커버의 경우 크로스 바 간격이 50mm 인 모델을 사용하는 것이 좋습니다. 공급 업체와 구매자가 톱니 모양의 평면 바 또는 I 자형 평면 바와 함께 강철 격자 트렌치 커버를 채택할지 여부는 동의해야합니다.

자세한 내용은 일반적인 길가 및 트래버스 트렌치에 대해서는 테이블 타입 GT 스틸 격자 트렌치 커버를 참조하십시오. 모델 지정은 다음과 같습니다.

U 자형 트렌치에 대한 유형 GU 스틸 격자 트렌치 커버의 스케치는 다음과 같습니다.

오목한 모서리가없는 대부분의 일반적인 콘크리트 건축 트렌치의 경우, U 자형 트렌치 덮개를 사용하는 것은 매우 간단하고 경제적이며 트렌치에 특별히 모양의 가장자리 개구부를 가질 필요가 없습니다.

차량 부하 T-6 또는 T-14의 경우, 트렌치의 상단 가장자리를 따라 각도 강철을 묻는 것이 좋습니다. 그 반면에 U 자형 트렌치를 위해 독점적으로 조립식 빌딩 블록을 사용하여 트렌치를 구성하는 데 사용될 수 있으며, 이러한 방식은 하수를 지구 내로의 침윤을 효과적으로 방지 할 수 있습니다. 유형의 GU 스틸 격자 트렌치 덮개는이 유형의 조립식 U 자형 트렌치에 사용하기에도 적합합니다.

차량 통과가 필요한 경우, U 자형 트렌치에 대한 GU 스틸 격자 트렌치 커버 유형은 길가 트렌치에만 사용하기에만 적합합니다.

강철 격자 사양 및 하중 설명에 대한 자세한 내용은 U 자형 트렌치에 대한 테이블 유형 GU 스틸 격자 트렌치 커버를 참조하십시오. 모델 지정은 다음과 같습니다.

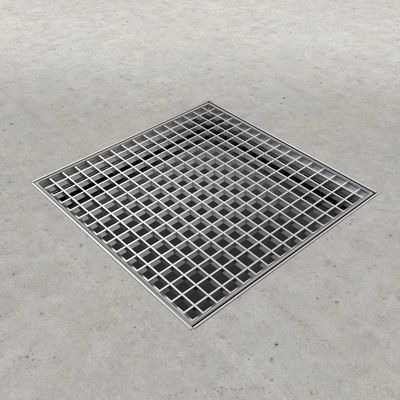

맨홀에 대한 유형 GM 강철 격자 표지의 스케치는 다음과 같습니다.

유형 GM 강철 격자 덮개는 빗물 우물, 모래 퇴적물 트랩, 하수 우물, 폐수 우물 및 물 공급 및 배수 우물의 시추공 또는 맨홀을 덮는 판 역할을 할 수 있습니다. 맨홀의 GM 강철 격자 덮개 유형은 일반적으로 플립 업 플레이트 힌지 역할을하도록 설계 될 수 있으며, 이는 최대 110도 위로 뒤집을 수 있습니다. 힌지 핀이 장착 된 강철 격자 덮개는 도난 방지 일뿐 만 아니라 시공 과정을 단순화합니다.

충격 저항을 향상시키기 위해 맨홀의 GM 강철 격자 덮개는 일반적으로 크로스 바 간격이 50mm 여야하는 강철 격자 패널로 제조됩니다.

맨 홀에 대한 GM 강철 격자 덮개 유형은 트래버스 트렌치 커버 역할을 할 수 있으며 모델 지정은 다음과 같습니다.
