제품 상세 정보:
|
| 강조하다: | 중공용 철열,용융 아연 도금 바닥 격자,강철 바 격자 무게 |
||
|---|---|---|---|

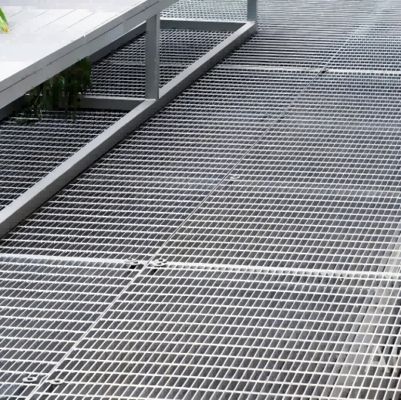

중하중 격자는 더 두꺼운(1/4", 5/16", 3/8") 및 더 깊은 지지 바를 사용합니다. 표에는 6" 깊이의 바가 표시되어 있지만, 더 깊은 격자는 요청 시 맞춤 제작할 수 있습니다. 중하중 격자는 비행장, 고속도로, 산업용 바닥, 경사로, 부두, 철근 콘크리트 구역 및 특수 용도에 사용됩니다.
중하중 용접 격자는 다음과 같은 중하중 구역에 적합한 강도를 가지고 있습니다.
이 튼튼한 격자는 무거운 하중을 견디고 수년 동안 동일한 수준을 유지하도록 설계되었습니다. 구름 바퀴 하중의 경우 측면 강도를 추가하기 위해 하중 밴딩을 권장합니다. 3/8" 두께까지의 바에는 구름 하중에 대한 추가적인 견인력을 제공하기 위해 톱니가 제공됩니다.
표준 중하중 바 격자는 자동 전기/유압 용접 공정을 사용하여 내구성과 강도, 안전성을 위해 저항 용접됩니다. 고온과 고압이 결합되어 지지 바와 가로 바가 함께 융합되어 영구적인 조인트를 형성합니다.
| 바 크기 인치 | 평방 피트당 무게 | 단면 계수(폭 ft) |
|---|---|---|
| 1-1/4x1/4 | 12.08 | Sx=0.642/1x=0.420 |
| 1-1/4x3/8 | 17.55 | Sx=1.009/1x=0.63 |
| 1-1/2x1/4 | 14.35 | Sx=0.969/1x=0.726 |
| 1-1/2x5/16 | 17.55 | Sx=1.211/1x=0.908 |
| 1-1/2x3/8 | 20.86 | Sx=1.452/1x=1.089 |
| 1-3/4x1/4 | 16.52 | Sx=1.318/1x=1.153 |
| 1-3/4x3/8 | 24.16 | Sx=1.977/1x=1.730 |
| 2x1/4 | 17.56 | Sx=1.722/1x=1.722 |
| 2x5/16 | 23.13 | Sx=2.152/1x=2.152 |
| 2x3/8 | 27.47 | Sx=2.583/1x=2.583 |
| 2-1/4x1/4 | 20.86 | Sx=2.179/1x=2.451 |
| 2-1/4x3/8 | 30.78 | Sx=3.268/1x=3.677 |
| 2-1/2x1/4 | 23.13 | Sx=2.690 / 1x=3.362 |
| 2-1/2x5/16 | 28.61 | Sx=3.362 / 1x=4.203 |
| 2-1/2x3/8 | 34.08 | Sx=4.035 / 1x=5.044 |
| 3x1/4 | 28.89 | Sx=3.874 / 1x=5.810 |
| 3x5/16 | 35.50 | Sx=4.843 / 1x=7.263 |
| 3x3/8 | 42.11 | Sx=5.811 / 1x=8.716 |
| 3-1/2x1/4 | 33.33 | Sx=5.272 / 1x=9.226 |
| 3-1/2x3/8 | 48.62 | Sx=7.909 / 1x=13.840 |
| 4x1/4 | 37.67 | Sx=6.886 / 1x=13.772 |
| 4x5/16 | 46.45 | Sx=8.608 / 1x=17.215 |
| 4x3/8 | 55.23 | Sx=10.330 / 1x=20.660 |
| 4-1/2x1/4 | 42.11 | Sx=8.716 / 1x=19.610 |
| 4-1/2x3/8 | 61.84 | Sx=13.074 / 1x=29.416 |
| 5x1/4 | 46.45 | Sx=10.761 / 1x=26.901 |
| 5x5/16 | 57.40 | Sx=13.451 / 1x=33.626 |
| 5x3/8 | 68.46 | Sx=16.141 / 1x=40.352 |
| 5-1/2x1/4 | 50.89 | Sx=13.020 / 1x=35.804 |
| 5-1/2x3/8 | 74.69 | Sx=19.530 / 1x=53.707 |
| 6x1/4 | 55.23 | Sx=15.495 / 1x=46.485 |
| 6x5/16 | 68.46 | Sx=19.369 / 1x=58.106 |
| 6x3/8 | 81.57 | Sx=23.343 / 1x=69.127 |
참고: Sx = (단면 계수 ft 폭) 1x = (관성 모멘트 ft 폭)
