고하중 용융 아연 도금 강철 바 격자 바닥 격자

Place of Origin:중국

브랜드 이름:GNEE

인증:ISO9001,SGS

최소 주문 수량:10 평방미터

Price:negotiable

지불 조건:l/c, t/t

공급 능력:100 톤/주

제품 세부정보

강조하다:

고하중 강철 바닥 격자

용융 아연 도금 강철 격자

산업용 강철 막 grate

제품 설명

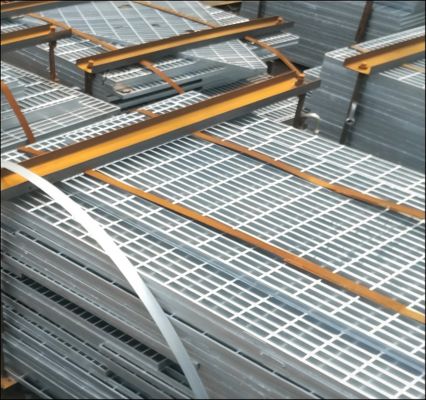

중량 핫 DIP 가열 철강 막 격자 바닥 격자

핫 디프 젤바니제 중공용철 격자 70mm x 6mm 베어링 바

용접된 중량 격리대는 고속도로, 공장 바닥, 로딩 도크, 입구 덮개 및 공항과 같은 무거운 롤링 및 정적 부하에 노출된 애플리케이션을 서비스하도록 설계되었습니다.이러한 조건은 가벼운 용도 포크리프트에서 무거운 용도 트럭 또는 항공 교통까지 다양할 수 있기 때문에, 무거운 용도 격자 띠는 바 크기와 간격의 광범위한 범위에서 제조됩니다.

소재 및 완성품

중용 격자 는 탄소 강철 및 300 시리즈 스테인리스 강철 에서 제조 됩니다. 탄소 강철 제품 은 벗은 (완료 없이), 제조업체의 표준 페인트 로 칠 된,또는 핫디프로 진료된스테인레스 스틸 제품은 밀링 마감, 상업적으로 청소 또는 전기 닦아 사용할 수 있습니다.

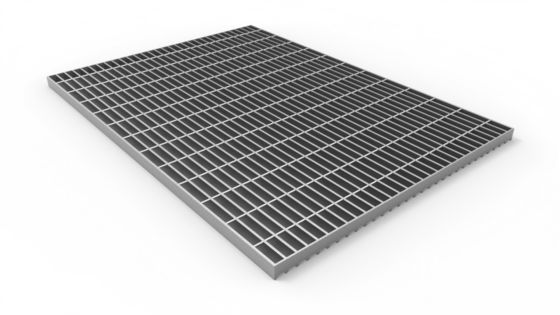

Heavy Duty Hot DIP Galvanized Steel Bar Grate

간격 표

15-w-4	베어링 바 15/16 "O.C. 4 "O.C.의 가로 바	15-w-2	15/16 "O.C. 가로 바와 2 "O.C.
19-w-4	베어링 바 1-3/16 인치 O.C. 크로스 바 4 인치 O.C.	19-w-2	베어링 바 1-3/16 "O.C. 크로스 바 2 "O.C.
22W-4	베어링 바 1-3/8 인치 O.C. 크로스 바 4 인치 O.C	22W-2	베어링 바 1-3/8 "O.C. 크로스 바 2 "O.C.
30-w-4	베어링 바 1-7/8 인치 O.C. 크로스 바 4 인치 O.C	30W-2	베어링 바 1-7/8 "O.C. 크로스 바 2 "O.C.
38-w-4	베어링 바 2-3/8 인치 O.C. 크로스 바 4 인치 O.C	38-w-2	베어링 바 2-3/8 "O.C. 크로스 바 2 "O.C.

띠

무거운 용도 격리대는 일반적으로 충격 및 충격 부하에 노출되며 모든 열린 끝을 띠로 묶는 것이 매우 좋습니다.용접 된 밴드 바는 충격 부하를 분배하고 반복적인 교통 패턴에 노출되면 왜곡을 최소화하는 데 도움이됩니다.

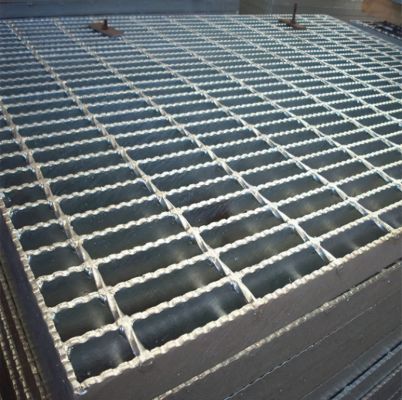

톱니가 있는 표면

선택적 인 톱니가 있는 베어링 바는 미끄러짐 저항을 향상시킵니다. 액체 또는 윤활유의 축적 또는 기울기 격자 설비의 적용을 위해이 표면을 고려하십시오.

무거운 직무 바 그레이팅을 지정하는 방법

격자 종류 선택
- "W"는 용접된 철열을 뜻합니다.
- "WS"는 용접된 스테인리스 스틸 그레이팅을 의미합니다.
위의 테이블에서 바 간격을 선택
로드 테이블에서 베어링 바 크기를 선택
평평 또는 톱니 모양의 표면을 지정
띠와 필요한 추가 트림을 지정합니다.
마감을 지정합니다
- 헐철 (완료되지 않은)
- 염색 (붉은색, 검은색, 은색, 기타)
- 핫 디프 젤리화 (ASTM A-123에 따라)
- 다른 것
고정장치 (가장 필요한 경우) 를 지정합니다 - 띠 / 레이아웃 / 고정장치

최대 교통 조건

교통 유형	휠 로드 (Ibs) (1/2 축 부하 + 30% 충격)	부하 분배 축과 평행	축에 수직
H-25 트럭 교통 40000pb.Axle Load 듀얼 휠 수정된 AASHTD H-25	26,000	2 ((C) + 25"	25인치
H-20 트럭 교통 32000pb.Axle Load 듀얼 휠 수정된 AASHTD H-20	20,800	2 ((C) + 20"	20인치
H-15 트럭 교통 24000pb.Axle Load 단일 바퀴 수정된 AASHTD H-15	15,600	2 ((C) + 15"	15인치
자동차 6322 Ib 차량 3578 Ib.부하 60% 드라이브 축 부하	3,861	2 ((C) + 9"	9인치
5톤의 포크리프트 10만 파운드 대장 승용차 14만 파운드 차량 24,000 Ib. 테이블 로드 85% 드라이브 축 로드	13,480	2 ((C) + 11"	11인치
3톤의 포크리프트 61000 파운드 대장 승강차 9000 파운드 차량 15800 Ib. 테이블 부하 85% 드라이브 축 부하	8.730	2 ((C) + 7"	7인치
1톤의 포크리프트 21000 파운드 대장 승강차 4200 파운드 차량 6200 Ib. 테이블 부하 85% 드라이브 축 부하	3,425	2 ((C) +4"	4인치

제품 요약

중량 핫 DIP 가열 철강 막 격자 바닥 격자 핫 디프 젤바니제 중공용철 격자 70mm x 6mm 베어링 바 용접된 중량 격리대는 고속도로, 공장 바닥, 로딩 도크, 입구 덮개 및 공항과 같은 무거운 롤링 및 정적 부하에 노출된 애플리케이션을 서비스하도록 설계되었습니다.이러한 조건은 가벼운 용도 포크리프트에서 무거운 용도 트럭 또는 항공 교통까지 다양할 수 있기 때문에, 무거운 용도 격자 띠는 바 크기와 간격의 광범위한 범위에서 제조됩니다. 소재 및 완성품 중용 격자 는 탄소 강철 및 300 시리즈 스테인리스 강철 에서 제조 됩니다...
